S型單級雙吸中開離心泵

型號：
類別：
中開泵雙吸泵
價格：￥咨詢
產地：

S型單級雙吸中開離心泵產品分類：口徑：Φ100-Φ600（mm）流量：80-3170（m3/h）揚程：10-125（m）適用介質：供輸送清水或物理化學性質類似水的其它液體

分享到：

產品詳細介紹

產品描述

S型單級雙吸中開離心泵產品概述:

S型單級雙吸中開離心泵是新型節能臥式中開泵，主要由泵體、泵蓋、軸、葉輪、密封環、軸套、軸承部件等組成，其吸入口和排出口均在水泵軸心線下方，檢修時，只要將泵蓋揭開，即可將全部零件拆下進行維修。供輸送清水或物理化學性質類似水的其它液體，根據用戶需求，通過改變泵結構及材質可用于輸送多泥沙水或各類腐蝕性液體。其性能符合JB/1050-93《單吸雙吸清水離心泵型式與基本參數》標準。具有性能穩定、高效節能、應用范圍廣、效率高適用于工廠、礦山、城市給排水、電站、農田灌溉和各種水利工程。

S型單級雙吸中開離心泵應用范圍:

適用于工廠、礦山、城市給水、電站、自來水、農田灌溉和各種水利工程。

S型單級雙吸中開離心泵 性能及優點:

泵的吸入口和吐出口均在水泵的軸心線下方，與軸線垂直成水平方向。維修方便，無須拆卸進、出水管路及電動機，高效節能、應用范圍廣。

S型單級雙吸中開離心泵技術參數:

流量：80-3170（m3/h）

揚程：19-130m

轉速：1450-2900r/min

口徑：Φ100-Φ600（mm）

溫度范圍：≤0~+80℃

工作壓力：≤1.6MPa

S型單級雙吸中開離心泵型號意義:

300 S 90 A

300 – 吸入口直徑

S – 單級雙吸離心泵

90 – 設計揚程

A – 葉輪經第一次切割

性能參數

型號	流量 (m3/h)	揚程 (m)	轉速 (r/min)	功率 (KW)		效率 (%)	汽蝕余量 (m)	備注（老型）
型號	流量 (m3/h)	揚程 (m)	轉速 (r/min)	軸功率	電機功率	效率 (%)	汽蝕余量 (m)	備注（老型）
150S78	160	78	2900	45	55	73.5	3.5	6sh-6
150S78A	144	62		33.8	45	72	3.5	6sh-6A
150S50	160	50		27.3	37	80	3.9	6sh-9
150S50A	144	40		20.9	30	75	3.9	6sh-9A
150S50B	133	36		18.6	22	70	3.9	6sh-9B
200S95A	280	95		91.7	110	79.2	5.3	8sh-6A
200S95B	270	75		73.5	90	75	5.3	8sh-6B
200S63	280	63		58.3	75	82.7	5.8	8sh-9
200S63A	270	46		45.1	55	75	5.8	8sh-9A
200S42	280	42		38.1	45	84.2	6	8sh-13
200S42A	270	36		33.1	37	80	6	8sh-13A
250S65	485	65	1450	109	132	78.6	3	10sh-6
250S65A	468	54		89.4	110	77	3	10sh-6A
250S39	485	39		61.5	75	83.6	3.2	10sh-9
250S39A	468	30.5		49.3	55	79	3.2	10sh-9A
250S24	485	24		36.9	45	85.8	3.5	10sh-13
250S24A	414	20.3		27.6	37	83	3.5	10sh-13A
250S14	485	14		21.5	30	85.8	3.8	10sh-19
250S14A	432	11		15.8	18.5	82	3.8	10sh-19A
300S110	790	110		295.7	440	80	4
300S90	790	90		242.8	315	79.6	4	12sh-6
300S90A	756	78		217	280	74	4	12sh-6A
300S90B	720	67		180	220	73	4	12-sh6B
300S58	790	58		149.9	180	84.2	4.4	12sh-9
300S58A	720	49		118.6	160	81	4.4	12sh-9A
300S58B	684	43		100	132	80	4.4	12sh-9B
300S32	790	32		79.2	110	86.8	4.6	12sh-13
300S32A	720	26		60.7	75	84	4.6	12sh-13A
300S19	790	19		47	55	86.8	5.2	12sh-19
300S19A	720	16		39.2	45	80	5.2	12sh-19A
300S12	790	12		30.4	37	84.8	5.5	12sh-28
300S12A	684	10		3.9	30	78	5.5	12sh-28A
350S125	1260	125		534	710	80.5	5.4	14sh-6
350S125A	1181	112		462	630	78	5.4	14sh-6A
350S125B	1098	96		373	500	77	5.4	14sh-6B
350S75	1260	75		303	355	85.2	5.8	14sh-9
350S75A	1170	65		247	280	84	5.8	14sh-9A
350S75B	1080	55		197	220	82	5.8	14sh-9B
350S44	1260	44		173	220	87.5	6.3	14sh-13
350S44A	1116	36		131	160	84	6.3	14sh-13A
350S26	1260	26		102	132	87.5	6.7	14sh-19
350S26A	1116	21.5		78.8	90	83	6.7	14sh-19A
350S16	1260	16		64.5	75	85.3	7.1	14sh-28
350S16A	1044	13.4		48.8	55	48	7.1	14sh-28A
500S98	2020	95	970	678	800	79.5	4	20sh-6
500S98A	1872	83		540	630	78.5	4	20sh-6A
500S98B	1746	74		452	560	78	4	20sh-6B
500S59	2020	59		391	450	83	4.5	20sh-9
500S59A	1872	49		333	400	75	4.5	20sh-9A
500S59B	1746	40		257	315	74	4.5	20sh-9B
500S35	2020	35		219	280	88	4.8	20sh-13
500S35A	1746	27		151	220	85	4.8	20sh-13A
500S22	2020	22		144.1	185	84	5.2	20sh-19
500S22A	1746	17		101	132	80	5.2	20sh-19A
500S13	2020	13		86.2	110	83	5.7	20sh-28
600S75	3170	75		727	800	89	7.5	24sh-9
600S75A	2880	65		580	630	88	7.5	24sh-9A
600S47	3170	47		465	560	88	7.5	24sh-13
600S32	3170	32		310	400	89	7.5	24sh-19
600S32A	2880	27		238	280	89	7.5	24sh-19A
600S22	3170	22		223	280	85	7.5	24sh-28
600S22A	2880	18.2		168.5	200	84.5	7.5	24sh-28A
800S32	5500	32	730	700		84		32sh-19
800S-32A	5310	29	730	570		84		32sh-19

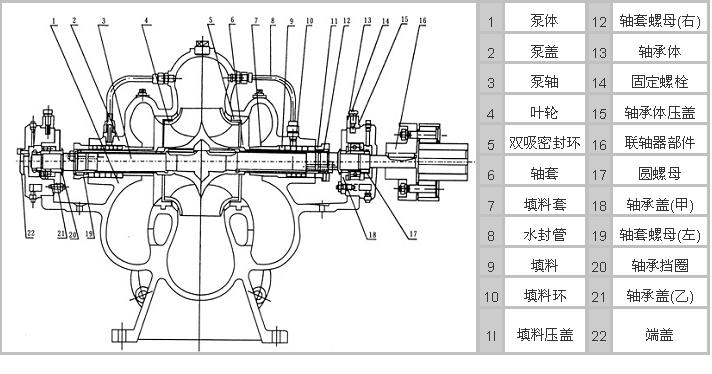

產品結構

S單級雙吸中開式離心泵故障分析與排除方法：

故障	原因	消除方法
泵不吸水，壓力表及真空表指針劇烈跳動	1、注水不夠多； 2、管路或儀表漏氣。	1、再往泵內注水； 2、擰緊堵塞漏氣處。
泵不吸水，真空表顯示高度真空。	1、底閥沒打開或已淤塞； 2、吸水管路阻力太大； 3、吸水高度太高。	1、校正或列換底閥； 2、清洗或更換吸水管路； 3、降低吸水高度。
泵不出水，壓力表顯示有壓力。	1、出水管路阻力太大； 2、旋轉方向不對； 3、葉輪堵塞； 4、轉速不夠。	1、檢查或縮短出水管路； 2、糾正電動機旋轉方向； 3、清洗葉輪； 4、提高轉速。
流量不足或揚程太低。	1、葉輪或進出水管路阻塞； 2、雙吸密封環磨損過多或葉輪損壞； 3、轉速低于規定值；	1、清洗葉輪或管路； 2、更換損壞的零件； 3、調正至額定轉速；
泵消耗的功率過大。	1、填料壓得太緊； 2、葉輪與雙吸密封環磨擦； 3、流量過大；	1、擰松填料壓蓋； 2、檢查原因，消除機械摩擦； 3、調節出水閘閥，使之在規定范圍內運轉；
泵內部聲音反常，泵不上水。	1、吸水管阻力太大；或吸水高度過高； 2、吸水處有空氣吸入； 3、所輸送液體溫度過高； 4、流量過大而發生汽蝕現象。	1、清理進水管及底閥；降低吸水高度； 2、檢查底閥；降低吸水高度，堵塞漏氣處； 3、調節液體溫度； 4、調節出水閘閥，使之在規定范轉內運轉。
泵不正常振動。	1、泵發生汽蝕； 2、葉輪不平衡； 3、泵軸與電機軸不同心； 4、地腳夫螺栓松動。	1、調節出水閘閥，使之在規定范圍內運轉； 2、葉輪校正靜平衡； 3、校正泵軸與電機軸的同軸度； 4、擰緊地腳螺栓。
軸承過熱	1、軸承內沒有油； 2、泵軸與電機軸不在同一中心線上；	1、檢查并清洗軸承體，加潤滑油； 2、校正兩軸的同軸度使在同一中心線上；
